耐高溫接近開關
耐高溫接近開關的原理
接近開關感應面后面的振動線圈產生一交變電磁場,任何導電的材質進入到該磁場都將從振蕩電路中吸收能量而產生渦流,然后振蕩器的衰減在輸出放大器中被轉換成一開關信號?;谠摴δ茉恚械慕饘俣寄鼙惶綔y(cè),不管是不是在移動。高溫感應開關由于高頻磁場不受溫度和被探測物體內部的磁性影響,所以不受傳感器的操作環境因素的影響。
耐高溫接近開關的性能特征
1、扭矩范圍 為了避免安裝時損壞接近開關,不要超過給定的擰緊扭矩。 不銹鋼螺紋 m5 = 2nm m8 = 10nm m12 = 20nm m18 = 55nm m30 = 200nm
2、感應區/感應面 感應區是在感應面前面的區域,在感應區中,接近開關對靠近的金屬部件起反應,即改變輸出狀態。
3、額定感應范圍: 在金屬部件靠近接近開關感應面時,產生開關量輸出狀態變化的這段距離即為額定感應范圍。
4、重復性: 在標準條件下兩個測量的重復精度。測量值中的差異應小于10]。
5、輸出功能: 閉合觸點(no):物體在感應區內-開關輸出 斷開觸點(nc):物體在感應區內-開關抑制
6、led 顯示 設備的環境溫度高達 +130°c 時會有一個 led狀態. 當led燈不再亮?xí)r,說明溫度已經達到**高。通過這個過程,可以保護設備不受損壞。
7、啟動延時時間: 接近開關接通電源的瞬間到其準備完畢且輸出正常信號的時間間隔(在ms毫秒范圍內)。
8、修正因數: 如果使用不同于鋼(1.0037)的材質,修正因數規定了檢測距離的變化。該修正因數取決于被探測物材質的類型,特性(內部結構),尺寸和和幾何形狀。
9、典型修正因數: st:1 v2a: 約. 0.6 ms: 約. 0.3 ms: 約. 0.2 銅: 約. 0.15 全鋼傳感器修正因數: v2a: 0.5 ms: 約. 0.1 鋁, 為了建立不同于st37材料的近似感應范圍,必須將st37的感應范圍乘以相應的修正因數。
10、反極性保護: 如果連接端子接反了,一個內置的保護可防止接近開關被損壞。
11、短路保護: 倘若電流過載,有一個內置保護可防止接近開關被損壞。
12、開關點漂移: 開關點由于環境的變化而改變。
耐高溫接近開關的應用

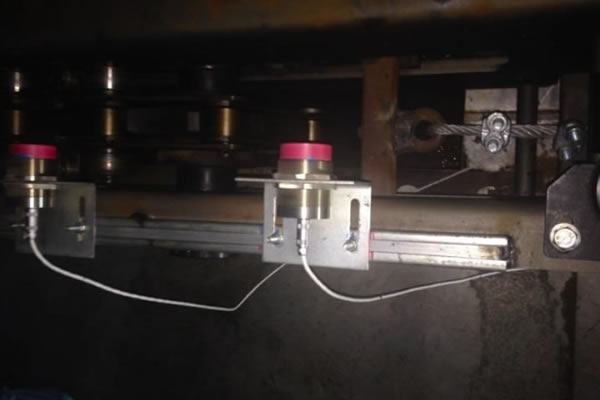

耐高溫接近開關因其能耐高溫,適用于某些要求較高的場合,廣泛應用在冶金、機械、礦山、電力、鐵路、軍工、紡織、造紙、化工、塑料等行業。
耐高溫接近開關的相關注意事項
1嚴禁在接通電源的狀態下接線,嚴格按接線圖上的標色接線。
2開關感應面與被測體之間的距離應該取額定動作距離的80]以?xún)?nèi),以**開關可靠工作。
3接近開關一般不宜串、并聯使用,如有需要,建議用中間繼電器串、并聯來驅動負載。
4直流型開關必須使用直流穩壓電源供電,電壓紋波小于10](vpp)。
5二進制開關(不論直流還是交流)必須先經負載再接至電源,否則將損壞開關。
6高溫接近開關的工作電壓不允許超過其規范值。
